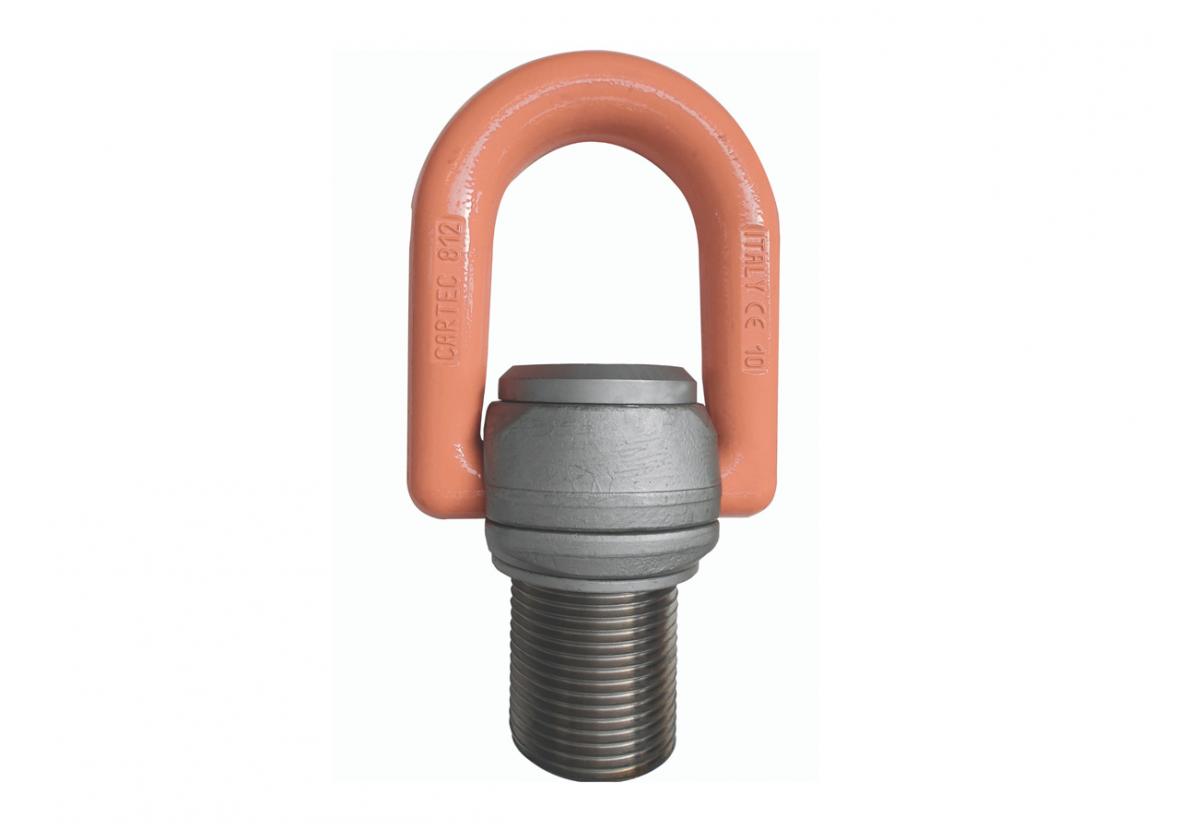

GOLFARE GIREVOLE CON SNODO
|
Misura |
W.L.L. |
A |
B |
C |
E |
F |
G |
H |
J |
K |
L |
ch |
Peso |
|
mm |
t |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg |
|
M33 |
8 |
150 |
85 |
32 |
76,5 |
150 |
32 |
220 |
108 |
80 |
50 |
17 |
6 |
|
M36 |
10 |
150 |
85 |
32 |
76,5 |
150 |
32 |
220 |
108 |
80 |
54 |
17 |
6 |
|
M39 |
10 |
150 |
85 |
32 |
76,5 |
150 |
32 |
220 |
108 |
80 |
58 |
17 |
6 |
|
M42 |
12,5 |
150 |
85 |
32 |
76,5 |
150 |
32 |
220 |
108 |
80 |
63 |
17 |
6 |
|
M45 |
15 |
176 |
100 |
39 |
95 |
176 |
39 |
257 |
128 |
90 |
63 |
17 |
10,5 |
|
M48 |
20 |
176 |
100 |
39 |
95 |
176 |
39 |
257 |
128 |
90 |
68 |
17 |
10,5 |
|
M52 |
20 |
176 |
100 |
39 |
95 |
176 |
39 |
257 |
128 |
90 |
68 |
17 |
10,5 |
|
M56 |
25 |
200 |
113 |
46 |
110 |
200 |
46 |
277 |
126 |
105 |
78 |
19 |
16,3 |
|
M64 |
35 |
200 |
113 |
46 |
110 |
200 |
46 |
277 |
126 |
105 |
90 |
19 |
16,3 |
|
M72 |
25 |
200 |
113 |
46 |
110 |
200 |
46 |
277 |
126 |
105 |
90 |
19 |
16,3 |
|
M80 |
35 |
200 |
113 |
46 |
110 |
200 |
46 |
277 |
126 |
105 |
90 |
19 |
16,3 |
|
M90 |
35 |
200 |
113 |
46 |
110 |
200 |
46 |
277 |
126 |
105 |
90 |
19 |
16,3 |
|
M100 |
35 |
200 |
113 |
46 |
110 |
200 |
46 |
277 |
126 |
105 |
90 |
19 |
16,3 |
|
WORKING LOAD LIMIT W.L.L (T) |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Misura Size |
0° |
0° |
90° |
90° |
0°-45° |
45°-60° |
Asimm |
0°-45° |
45°-60° |
Asimm |
Coppia max di serraggio Max tightening couple |
|
(mm) |
1 braccio Single leg |
2 bracci 2 legs |
1 braccio Single leg |
2 bracci 2 legs |
2 bracci 2 legs |
|
3/4 bracci 3/4 legs |
|
(Nm) |
||
|
M33 |
8 |
16 |
8 |
16 |
11,2 |
8 |
8 |
16,8 |
12 |
8 |
600 |
|
M36 |
10 |
20 |
10 |
20 |
14 |
10 |
10 |
21 |
15 |
10 |
814 |
|
M39 |
10 |
20 |
10 |
20 |
14 |
10 |
10 |
21 |
15 |
10 |
814 |
|
M42 |
12,5 |
25 |
12,5 |
25 |
17,5 |
12,5 |
12,5 |
26,3 |
18,8 |
12,5 |
1304 |
|
M45 |
15 |
30 |
15 |
30 |
21 |
15 |
15 |
32 |
22,5 |
15 |
1670 |
|
M48 |
20 |
40 |
20 |
40 |
28 |
20 |
20 |
42 |
30 |
20 |
1981 |
|
M52 |
20 |
40 |
20 |
40 |
28 |
20 |
20 |
42 |
30 |
20 |
1981 |
|
M56 |
25 |
50 |
25 |
50 |
35 |
25 |
25 |
52,5 |
37,5 |
25 |
3000 |
|
M64 |
35 |
70 |
35 |
70 |
49 |
35 |
35 |
73,5 |
52,5 |
35 |
4738 |
|
M72 |
25 |
50 |
25 |
50 |
35 |
25 |
25 |
52,5 |
25 |
25 |
6913 |
|
M80 |
35 |
70 |
35 |
70 |
49 |
35 |
35 |
73,5 |
52,5 |
35 |
9625 |
|
M90 |
35 |
70 |
35 |
70 |
49 |
35 |
35 |
73,5 |
52,5 |
35 |
14000 |
|
M100 |
35 |
70 |
35 |
70 |
49 |
35 |
35 |
73,5 |
52,5 |
35 |
14000 |
