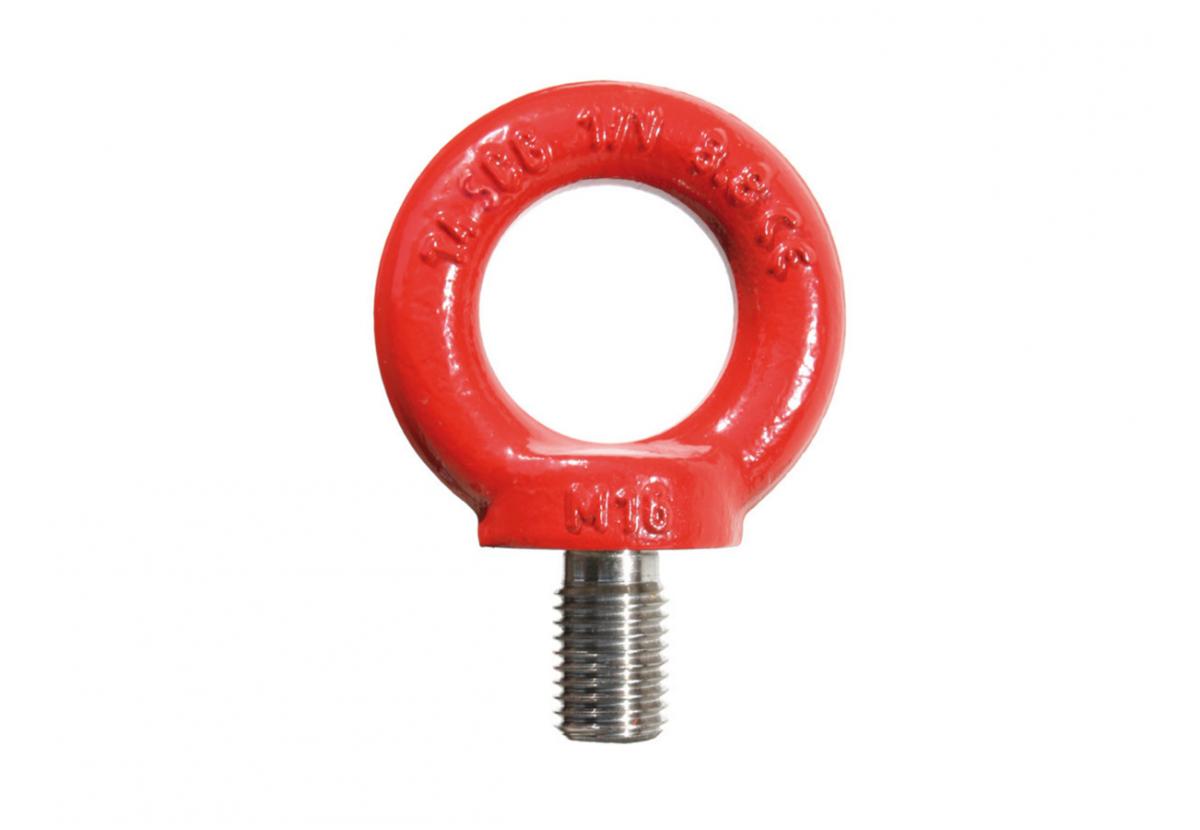

GOLFARE MASCHIO 8.8

Misura

Size

A

B

C

E

F

H

Peso Weight

D x L (mm)

mm

mm

mm

mm

mm

mm

kg

M6x13

25

45

25

10

10

45

0,09

M8x13

25

45

25

10

10

45

0,09

M10x17

25

45

25

10

10

45

0,11

M12x21

35

63

35

14

14

62

0,27

M14x21

35

63

35

14

14

62

0,29

M16x27

35

63

35

14

14

62

0,31

M18x27

50

90

50

20

20

90

0,84

M20x30

50

90

50

20

20

90

0,86

M22x36

50

90

50

20

20

90

0,9

M24x36

50

90

50

20

20

90

0,9

M27x45

60

108

65

24

24

109

1,66

M30x45

60

108

65

24

24

109

1,7

M33x54

70

126

75

26

28

128

2

M36x54

70

126

75

26

28

128

2,15

M42x63

80

144

85

30

32

147

4,15

M48x68

90

166

100

35

38

168

6,2

M56x78

100

184

110

38

42

187

8,8

M64x90

110

206

120

42

48

208

12,4

WORKING LOAD LIMIT W.L.L (T)

Misura

Size

0°

0°

0°-45°

45°-60°

0°-45°

45°-60°

Coppia max di serraggio Max tightening couple

1 braccio Single leg

2 bracci

2 legs

2 bracci

2 legs

3/4 bracci

3/4 legs

(Nm)

M6x13

0,4

0,8

0,14

0,1

0,2

0,14

3,5

M8x13

0,8

1,6

0,28

0,2

0,4

0,28

8

M10x17

1

2

0,35

0,25

0,5

0,35

16

M12x21

1,6

3,2

0,56

0,4

0,8

0,56

28

M14x21

3

6

1

0,75

1,5

1

45

M16x27

4

8

1,4

1

2

1,4

70

M18x27

5

10

1,8

1,25

2,5

1,8

95

M20x30

6

12

2,1

1,5

3

2,1

135

M22x36

7

14

2,4

1,75

3,5

2,4

182

M24x36

8

16

2,8

2

4

2,8

230

M27x45

10

20

3,5

2,5

5

3,5

343

M30x45

12

24

4,2

3

6

4,2

465

M33x54

14

28

4,8

3,4

6,8

4,8

632

M36x54

16

32

5,6

3,9

7,8

5,4

814

M42x63

24

48

8,4

5,9

11,8

8,2

1304

M48x68

32

64

11,2

7,8

15,6

10,9

1981

M56x78

36

72

12,6

8,8

17,6

12,3

3000

M64x90

45

90

15,7

11

22

15,4

4736
